Individuelle Elektronik-Entwicklung
Am Anfang jeder Erfolgsgeschichte steht eine Idee. Wir unterstützen Sie dabei, Ihre Vision Wirklichkeit werden zu lassen. Gemeinsam mit Ihnen entwickeln wir individuelle elektronische Lösungen. Lagern Sie einfach Aufgaben entlang der Prozesskette zu uns aus – von der Machbarkeitsprüfung über Musterkonstruktion und Prototypenbau bis zur Programmierung von Firmware.
Jahre Erfahrung in der SMD-Bestückung
Bestückungsautomaten
Prüfung mit 3D AOI
Anschließend soll Ihr Produkt in Serie gehen? Auch dann sind wir mit kompetenten Ansprechpartnern und persönlicher Beratung für Sie da. Wir liefern Dokumentationen und Produktionsunterlagen. Alternativ können Sie auch Entwicklung und Fertigung bei PSE Elektronik aus einer Hand erhalten.
Unsere Dienstleistungen im Bereich Elektronik-Entwicklung
- Pflichten- und Lastenhefterstellung
- Gerätedesign (inkl. Gehäuse, Folientastatur, Konstruktion etc.)
- Schaltplanerstellung und Leiterplattenlayout (Altium Designer)
- Programmierung von Firmware (Embedded Technologie und PC-Software)
- Mechanische Konstruktion (CAD)
- Prototypenbau, Nullserienfertigung
- Erstellung von Produktionsunterlagen (Stücklisten, Prüfanweisungen etc.)
Elektronik-Fertigung (EMS)
Unabhängig davon, welches Produkt oder welches System Sie bei uns in Auftrag geben – wir bieten Ihnen einen effizienten Electronic Manufacturing Service (EMS) auf höchstem Niveau. Dank variabler Fertigungstechniken können wir ganz flexibel auf Ihre Anforderungen reagieren. Wir bestücken starre Leiterplatten in Multilayer-Technik und flexible Leiterplatten (Flex/Starrflex) für Einzelstücke, Klein-, Mittel- und Großserien.
Dabei setzen wir konsequent Schlüsseltechnologien ein, beispielsweise unsere optischen Inspektionssysteme in der SMD-Bestückung. Das Ergebnis sind zuverlässige und technisch exzellente Produkte mit einem angemessenen Preis-Leistungsverhältnis.
Unsere Dienstleistungen im Bereich Elektronik-Fertigung

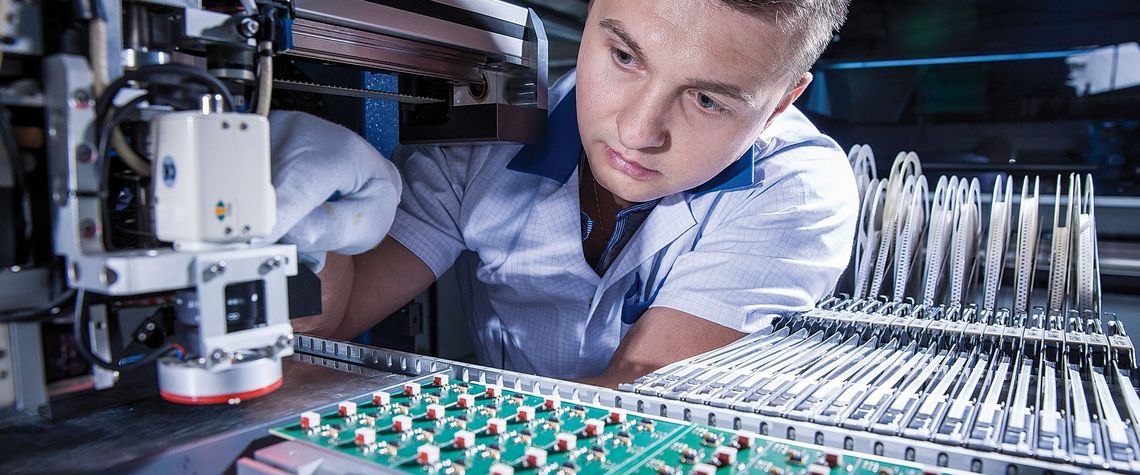

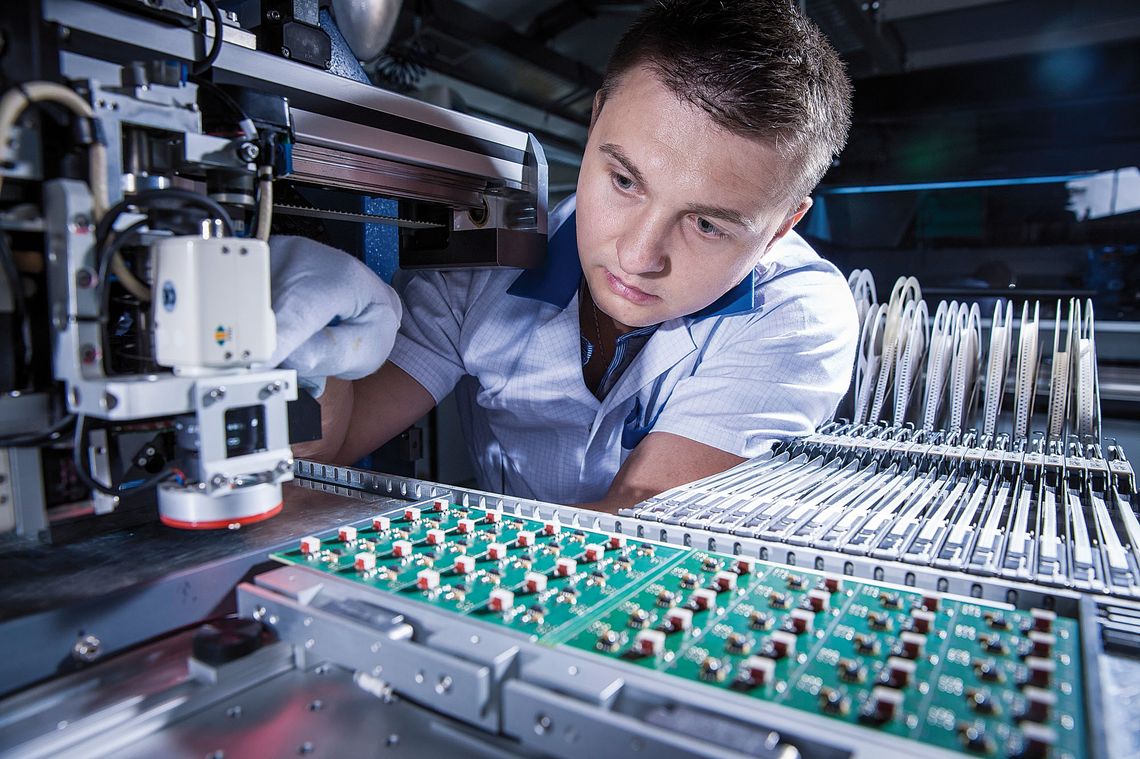

SMD-Bestückung
Unsere Pick & Place-Automaten bestücken Flachbaugruppen mit folgendem
Leistungsspektrum:
- Leiterplattengrößen bis zu 500 x 400 mm
- SMD-Bauteile ab Baugröße 0201“ (0,6 mm x 0,3mm)
- Bauteilformen SOIC, CSP, QFP, µBGA, fine pitch...
- Platziergenauigkeit bis zu 35 µm
- schonendes Löten per Dampfphase
- optische Inspektion
THT-Bestückung
- Bestückung mit programmierbaren Bestücktischen (halbautomatisch)
- Handbestückung für besondere Anwendungen
- Wellenlötanlagen mit Stickstoffumgebung
- Selektivlötanlagen
Bestens geschützt und gut aufgehoben
Mit verschiedenen Vergussmassen und Lackierungen versiegeln wir die Elektronik im Gehäuse und machen sie widerstandsfähig gegen Feuchtigkeit, Schmutz und Vibrationen. Jetzt fehlt nur noch das passende Gehäuse. Wir bieten Ihnen die komplette Endmontage inklusive Kabelkonfektionierung und Laser-Gehäusebeschriftung.
Reparieren statt entsorgen

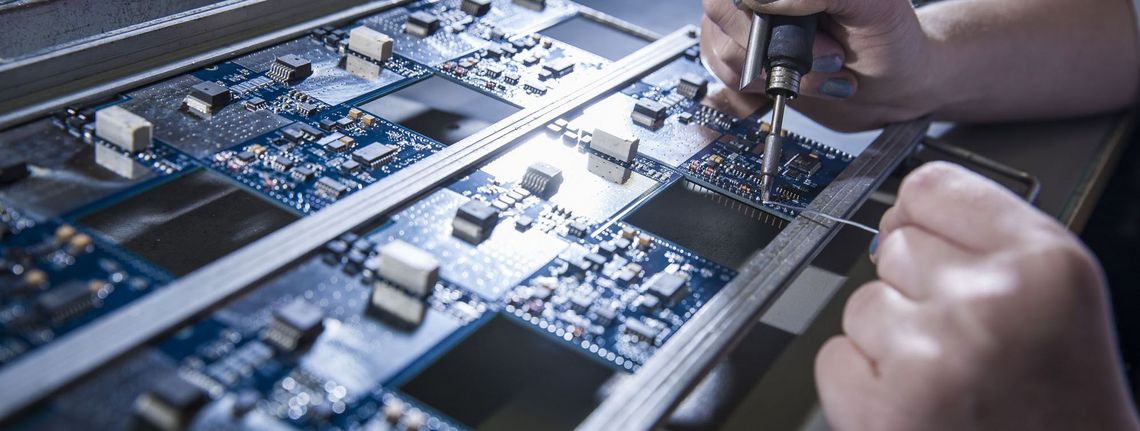

Eine ganze Anlage austauschen, nur weil eine Baugruppe defekt ist? In vielen Fällen sind Reparaturen und Aufarbeitungen günstiger und schneller als neue Lösungen – bei gleicher Qualität. Mit den Rework-Systemen von PSE Elektronik bearbeiten unsere Mitarbeiter Leiterplatten mit niedriger thermischer Belastung. Hochauflösende Kamerasysteme vermessen die Platten automatisch und garantieren eine exakte Positionierung.
Konsequentes Qualitätsmanagement
Konsequente Qualitätssicherung und Termintreue beginnt bereits beim Materialmanagement. Wir pflegen langjährige Kontakte zu internationalen Herstellern und können dank unseres umfangreichen Lagerbestands auch kurzfristig zuverlässige Lösungen liefern.
Unser Qualitätsmanagement ist seit 27 Jahren zertifiziert nach DIN EN-ISO 9001. Die Produktion unterliegt den IPC-Richtlinien und arbeitet RoHS-konform.
Bevor die bestückten Leiterplatten an Sie geliefert oder in das Endgerät verbaut werden, werden sie zwei präzisen Kontrollen unterzogen:

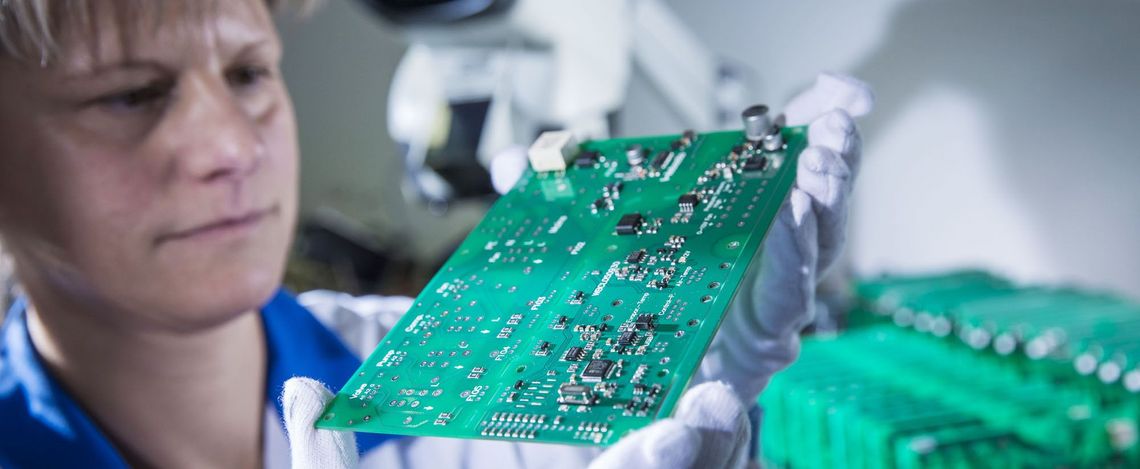

Manuelle Optische Inspektion (MOI)
Bei der MOI prüfen Mitarbeiter am Mikroskop die komplette Baugruppe und vor allem die Lötstellen.

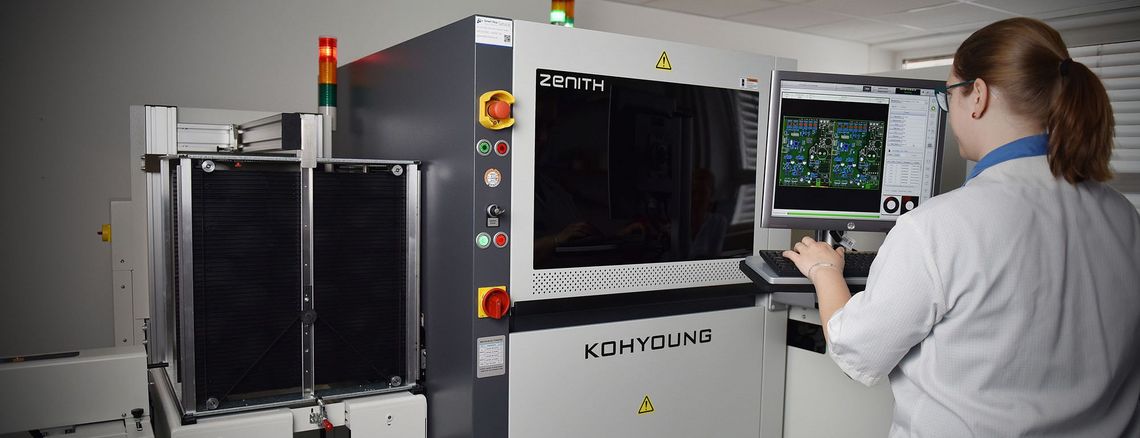

Automatische Optische Inspektion (AOI)
Die AOI ist die automatisierte Variante, bei der ein computergesteuertes Kamerasystem binnen Sekunden die korrekte Bestückung sowie die Lötstellen prüft. Auf diese Weise kann ein einheitlicher Qualitätsstandard über die komplette Serie sichergestellt werden.
